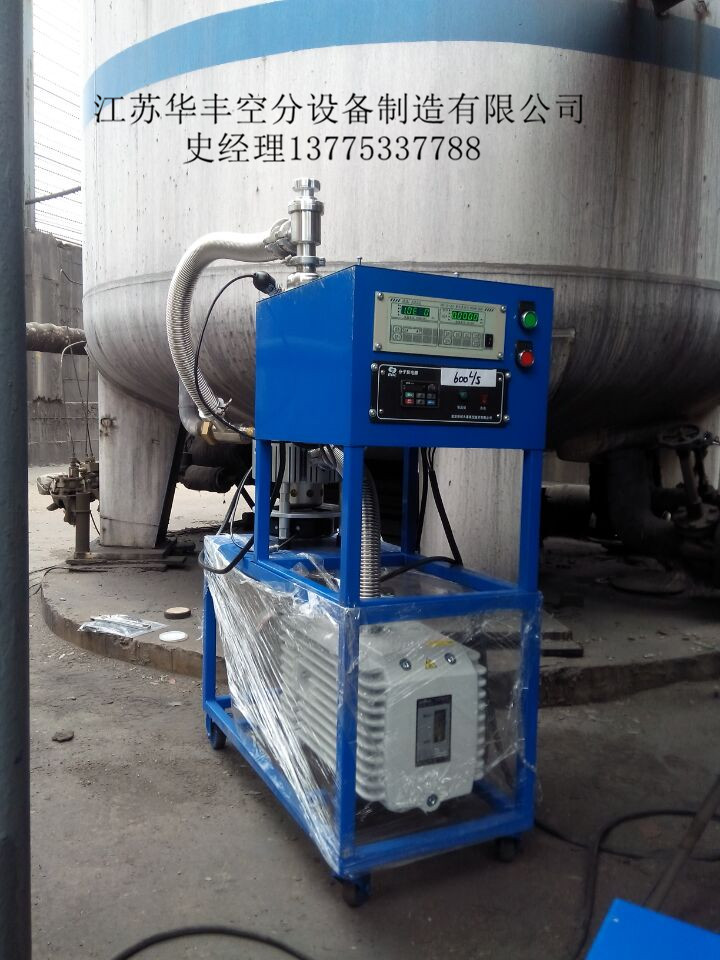

江苏华丰LNG低温槽车抽真空设备

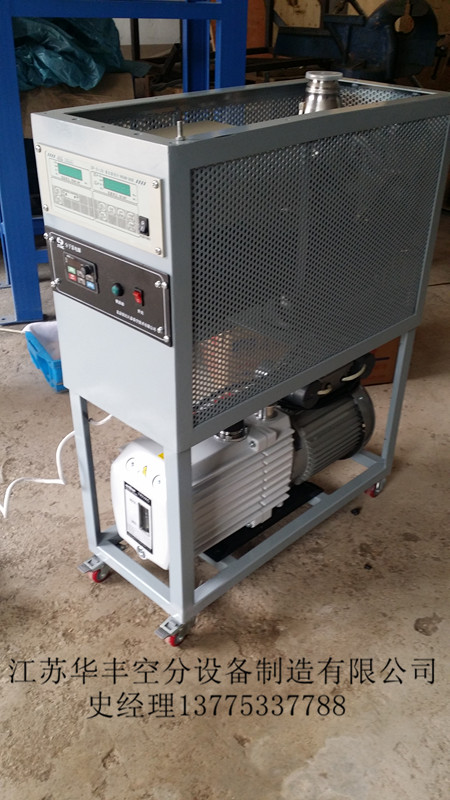

本装置由高真空系统管路、扩散泵机组、预抽前级罗茨泵机组、风冷系统、加热系统、氮气置换系统、控制和保护系统构成的，可满足低温抽真空工作使用。根据不同的抽真空工艺可以在1~3天完成一个工作循环周期。本装置由分子泵（扩散泵）、旋片泵、真空计、真空规管以及经过特殊设计和制造的高真空管路组成。 主要设备组成 a. 真空机组 扩散泵或分子泵； 国产特殊定制罗茨旋片机组，抽速为1000m3/h。 b. 电控系统 机组入口压力控制真空泵起动、机组入口高压力变送，控制机组及各真空泵启动顺序、扩散泵的控制、真空机组和维持真空泵的转换、电流电压独立显示。过载保护、设有急停按钮、电控箱喷塑处理。控制系统采用施耐德主元器件、国产智能复合真空计，能实现手动开启机械泵、罗茨泵、扩散泵以及相关阀门，真空计显示系统和真空泵不同位置的真空度。每路负荷的电流均为数字显示。系统主阀与旁通阀互锁、前级阀与旁通阀互锁、罗茨泵达不到启动真空度不能开。 c. 氮气置换系统 氮气置换器为独立可移动模块化设计，以便于观察和使用;置换氮气的压力和温度根据生产需要可以进行适当调整。 d. 内加热系统及温控系统 循环内胆加热系统加热到120℃ -150℃的温度，回风温度100-120℃(根据客户选用缠绕材料耐温能力的不同，本加热系统可加热到350℃)，为内胆提供持续不间断的循环热风，辅助活跃附着在罐体内胆外壁水分子，热风循环功能确保了加热功率降到最低。 分子泵参数 北京中科科仪产 型号：FF-160/700F 抽气率速 700升/秒 进气口法兰 DN160LF 排气口法兰 KF40 极限压强 6×10-7pa 建议启动压强 <100pa 额定转速 36000 冷却方式 风冷 电压 220V 功率 0.75KW
